Регулируемые блоки дозирования реагентов БДР предназначены для дозированного ввода жидких реагентов в трубопровод промысловой системы добычи; подготовки, транспортировки нефти и газа; систем водоподготовки.
Преимущества
Преимущества оборудования производства ООО «Спецстандарт»
- За счёт применения датчиков расхода, возможен контроль расхода дорогостоящего реагента в режиме «онлайн»;
- Использование насосов дозаторов собственного производства, изготовленных по современным технологиям, зарекомендовавших себя на крупнейших предприятиях России и ближнего зарубежья, позволяет повысить ресурс блока;
- Проектирование, изготовление и комплектация блока под конкретные условия Заказчика;
- Системные решения для процесса дозирования от проектирования до сервисного обслуживания;
- Применение современного высококачественного технологического оборудования и приборов КИП и А при компоновке блоков.
Технические параметры
| Рабочая среда | реагент |
| Объем технологической емкости | от 0,5 до 15м³ |
| Способ заполнения емкости | насос НМШ |
| Диапазон производительности насоса дозатора (Q) | от 0,04 до 200 л/час |
| Диапазон давления напора (p) | до 25 МПа |
| Количество насосов дозаторов | от 1 до 5 шт. |
| Способ управления блоком | ручной или автоматический |
| Номинальная установленная мощность | не более 25 кВт |
| Источник электропитания | трехфазная сеть переменного тока напряжением 380 В, частотой 50 Гц |
| Климатическое исполнение | У, УХЛ, ХЛ |
Компоновка
Компоновка блока определяется в соответствии с нормами и требованиями технологического процесса на объекте заказчика.

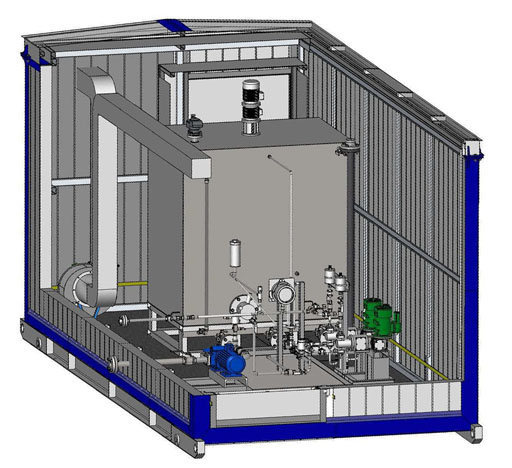

Блок дозирования реагента размещается в теплоизолированном боксе со съёмной крышей, который может быть разделён на два отсека, герметично изолированных друг от друга — технологического и аппаратурного. Также аппаратурный отсек может быть изготовлен в виде отдельного блок-бокса.
Технологический отсек может быть оборудован:
- линией налива: насос шестерёнчатый, фильтр, ёмкость технологическая безнапорная для хранения и подогрева реагента, приборами автоматизации и телеметрии;
- линией дозирования рабочей и резервной: фильтр, агрегат; дозировочный, гаситель пульсации, манометр, клапан предохранительный, арматура запорная, приборы автоматизации и телеметрии;
- линией учёта расхода: датчик расхода, запорная арматура, байпас;
- линией дренажной: запорная арматура, клапаны;
- системами извещения о загазованности, вентиляции, освещения и отопления, пожарной и охранной сигнализацией.
